定义与基础功能
工业重型转台:一种用于承载并实现大型工件或设备在水平面内旋转定位的机械装置,主要应用于自动化生产线、物流转运系统及重载加工场景,基础功能为支撑重型载荷并按工艺需求完成角度转换或连续旋转。此类设备通常需满足载重超过500公斤至数十吨的承载需求,并在保持运行平稳性的前提下实现精确定位或连续转向。
动力与运行方式
工业重型转台的动力来源多见于电力驱动与液压传动两种方式。电力驱动:通过电机配合减速机构输出转矩,具备控制精度高、响应速度可调、能耗相对透明等特点,适用于需要频繁启停或多工位精确分度的场景。液压传动:利用液压泵站产生的高压油液推动液压马达或液压缸实现旋转,特征为输出扭矩大、过载保护能力强、在超大载重条件下运行更平稳,但对油路密封性与维护频次要求较高。部分设备采用混合驱动模式,结合电动控制系统与液压执行机构,以兼顾精度与承载能力。
运行特征方面,工业重型转台需满足低速高载状态下的振动控制要求,典型转速范围为0.1–10转/分钟,噪音水平受驱动方式与减速机构类型影响,电动式通常在70–85分贝区间,液压式可能因泵站运行略高。控制精度依赖于分度机构或伺服系统,精密型设备可达±5角秒以内,标准型多为±30角秒至±1度。
与同类设备的主要区别
工业重型转台与轻型旋转平台的重要区别在于承载能力与结构强度设计:前者需应对单点载重超过1吨甚至数十吨的工况,采用加强型轴承系统、铸钢或焊接钢结构底座,并对安装基础的承重与水平度有明确要求(通常需地面承载力≥5吨/平方米,水平度≤0.05毫米/米);后者多用于商业展示或轻量化测试,载重一般在500公斤以内,结构可采用铝合金或薄壁钢材。
与固定式工作台的区别在于旋转功能的集成:工业重型转台在保持承载刚性的同时,需通过回转支承或转盘轴承实现平稳转动,这要求在设计时兼顾静载强度与动态平衡性,而固定式工作台只需满足静态承重与平面度要求。
与升降平台的区别侧重于运动方向:前者实现水平面内的角度变换,后者完成垂直方向的高度调节,两者在自动化产线中可组合使用以实现三维空间的工件定位。
按技术路径分类
工业重型转台按驱动与定位方式可分为:自动化集成型(配备伺服电机、PLC控制系统及编码器反馈,支持多工位精确分度与产线联动);手动定位型(通过手动转动配合机械锁紧销实现角度固定,适用于无电环境或低频次操作场景);轨道嵌入型(专门用于地面平车转向,需与轨道系统配套设计,承载能力侧重于移动载荷的动态稳定性)。
自动化集成型的特征说明

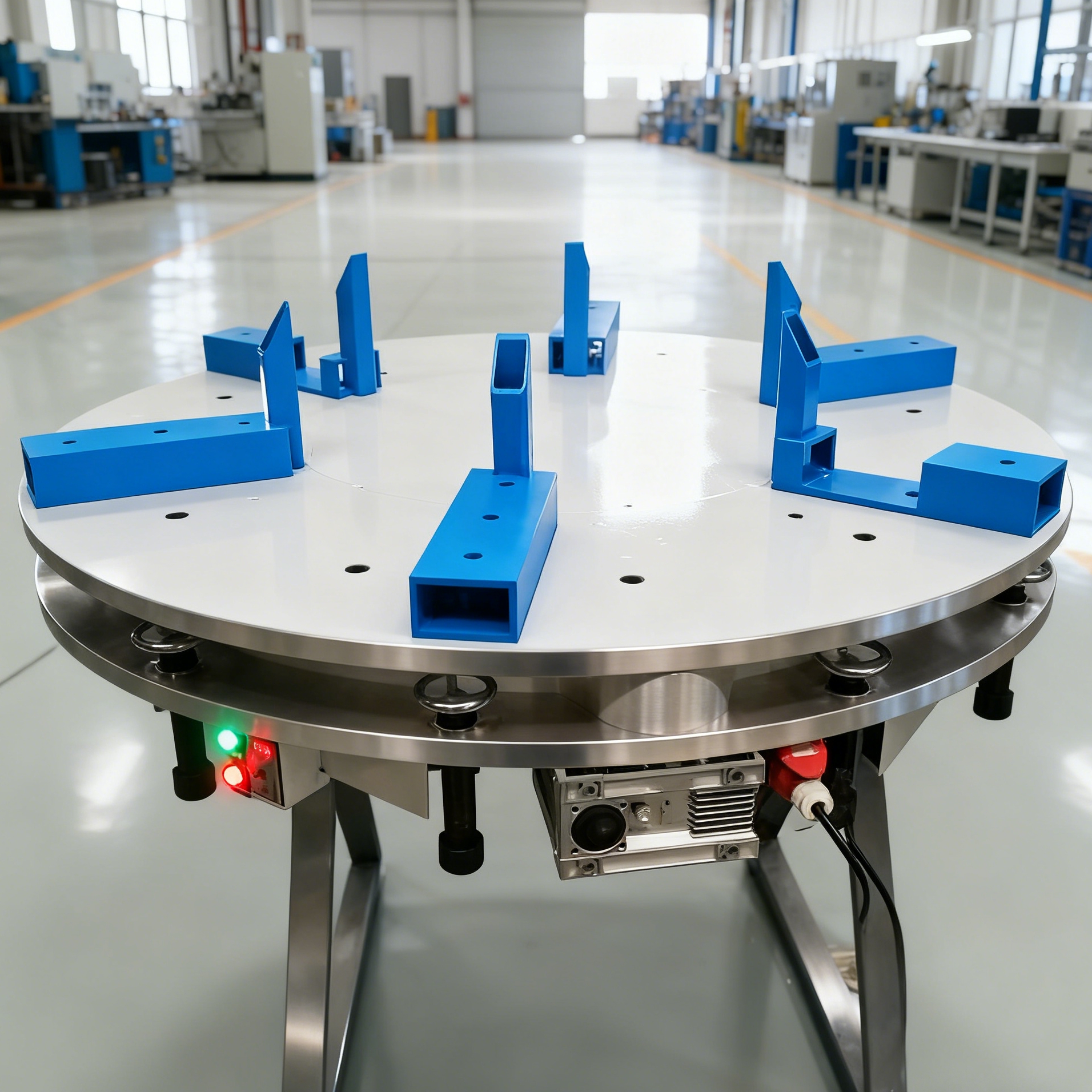

自动化集成型工业重型转台是当前工业生产线中应用较多的技术路径,其典型结构包含:重载回转支承(作为旋转承力关键)、伺服驱动单元(提供可编程转速与角度控制)、分度器(通过凸轮或齿轮机构实现物理分度,确保多工位停位精度)、以及与上位机的通讯接口(支持Modbus、Profinet等工业总线协议)。此类设备常见载重参数范围为2–50吨,旋转直径多为1000–6000毫米,定位精度可根据分度器精度等级达到±10角秒至±1度。
适用条件侧重于需要高频次工位切换、多工序并行作业的场景,例如汽车总装线的车身旋转工位、重型机械装配中的多角度焊接平台、以及自动化仓储系统中的货物分拣转向站。与手动定位型相比,自动化集成型在初期投资与系统复杂度上更高,需配套电控柜、安全光栅等附属设施,但可明显降低人工操作时间与定位误差,适用于连续生产环境;与液压驱动的非伺服型相比,其角度控制可通过程序灵活调整,无需更换机械凸轮,但在载重超过30吨且要求低速大扭矩输出时,液压传动方案的成本效益可能更优。
安装条件方面,自动化集成型需确保安装基础的混凝土强度等级不低于C30,预埋地脚螺栓位置精度需控制在±2毫米以内,并预留电缆沟槽用于动力与信号线缆布设。维护频次通常为每运行2000小时检查一次回转支承的润滑状态与螺栓预紧力,每年对伺服电机编码器进行一次零位校准。
环境适应性方面,标准型设备工作温度范围为-10℃至+45℃,若用于热处理或喷涂车间等高温环境,需选配耐高温轴承与密封结构,同时对电机采取强制风冷或水冷措施;在多粉尘环境下,需增加防护罩与正压通风系统以避免颗粒物侵入传动机构。
